Eine Spur1 10 001 entsteht

Hallo zusammen,
gemeint ist dieses Lok:
http://de.wikipedia.org/wiki/DB-Baureihe_10

Der Teilesatz ist von der Firma Wyko. Wieso Teilesatz: Man kann die Lok in 3 verschiedenen Varianten bekommen:
1. Als Fertigmodel, also nur noch Gas, Wasser und Öl rein, anheizen und los geht die fahrt.
2. Als Bausatz: Schon lakierte Baugruppen, die nur noch zusammengeschraubt werden.
3. Als Teilesatz: Die Teile kommen unbehandelt aus der CNC Maschine, bzw bei Gußteilen mit Grat.
Hier muss gelötet, entgratet, Gewinde geschnitten und selbst lackiert werden.

Das Fertigmodell kostet 6550€. Ist sicherlich sein Geld wert.

Ich habe mich für den Teilesatz (was auch mein größter Wunsch gewesen wäre, selbst wenn ich genug Geld hätte) entschieden, der etwas mehr wie die Hälfte kostet. Aber zu meinem runden Geburtstag habe ich sie mir gegönnt (da die Loks nur auf Bestellung gebaut werden, waren die ersten Teile auch pünktlich zum Geb da)
Von den Dimensionen ist sie mit 830mm LÜP nicht gerade ein kleines Teil. Leergewicht 7 kg, Betriebsbereit Netto 8 Kg.

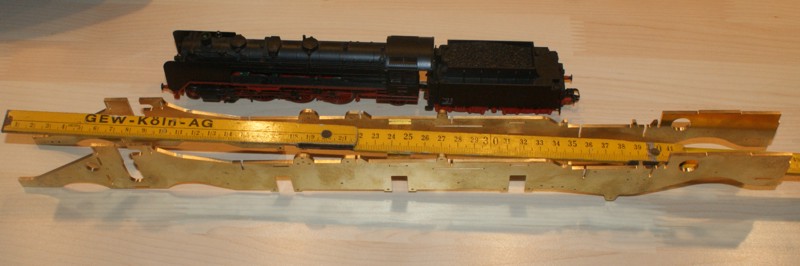

Hier mal 2 Bilder von Rahmen Lok und Tender: (Im Hintergrund eine H0 Br 03)

Die Teile werden erst "behandelt" , also entgratet dann zusammengesteckt und verlötet.

Hier am Beispiel des Vorlaufdrehgestelles:

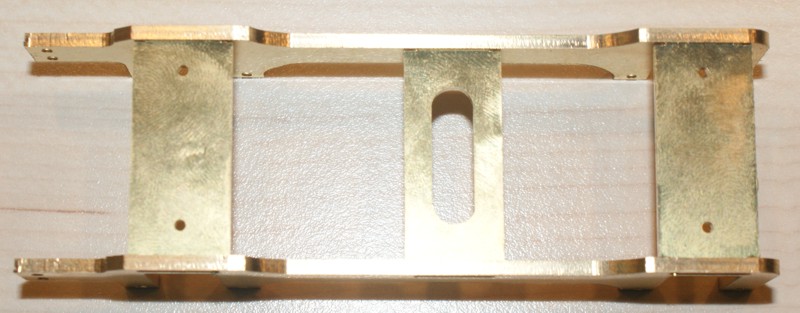

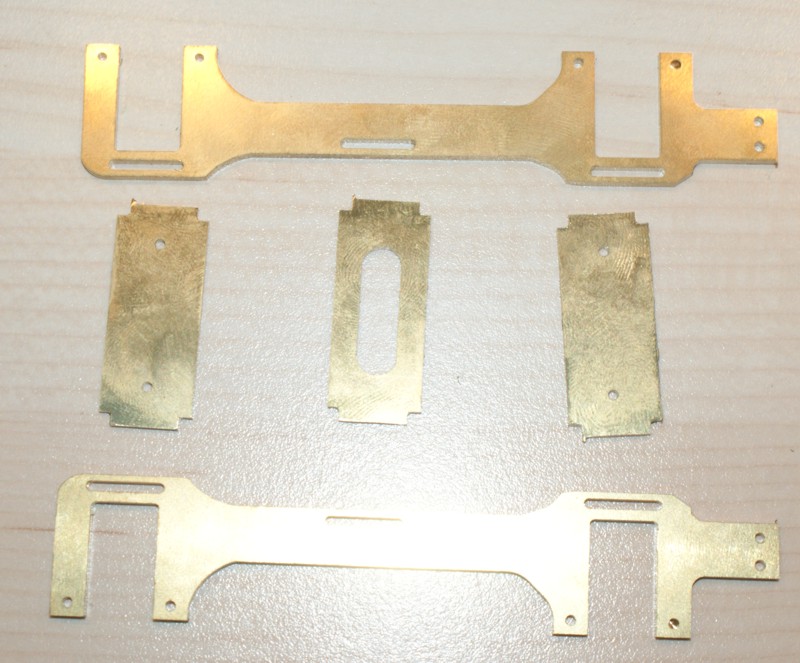

Der Rahmen besteht aus 5 Teilen:

zusammengesteckt:

Nur noch 16 Löcher aufbohren, Gewinde schneiden (M1,6) die Fangeisen und Achsen motieren, dann Grundieren und Lackieren und fertig...

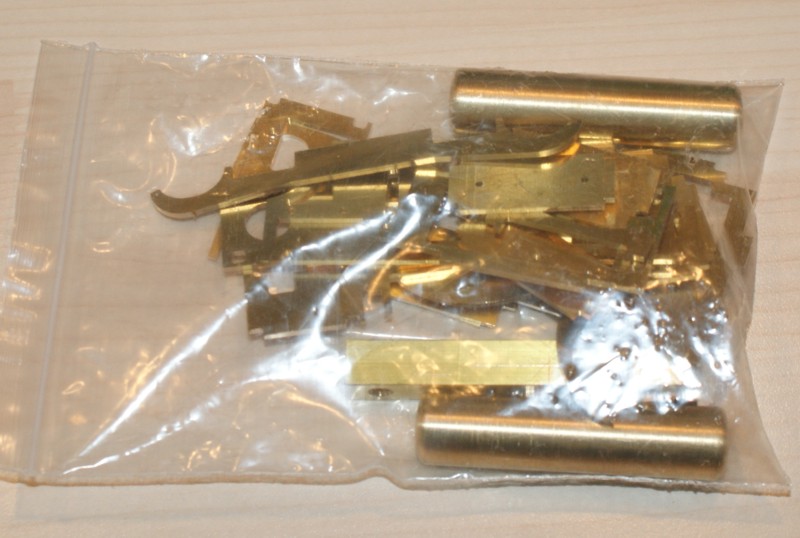

Der Teilebeutel für den Hauptrahmen: Die Kessel sind massiv und wiegen rund 100g/Stk.

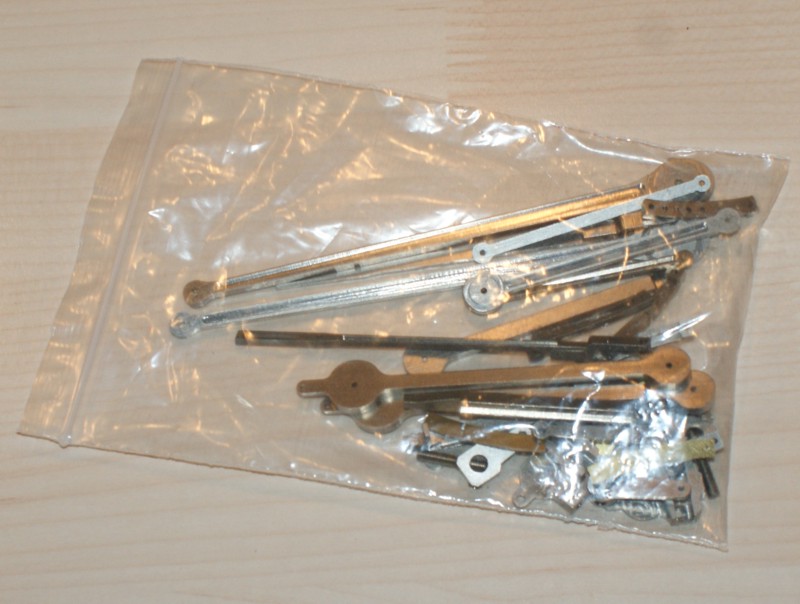

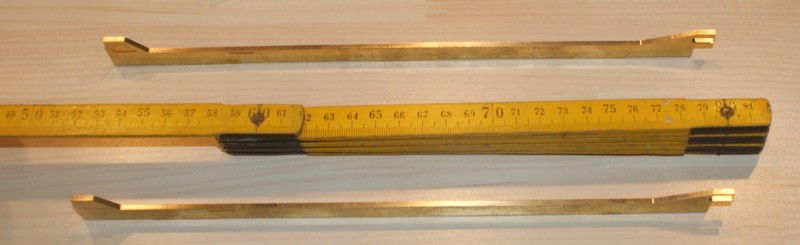

Das Gestänge:

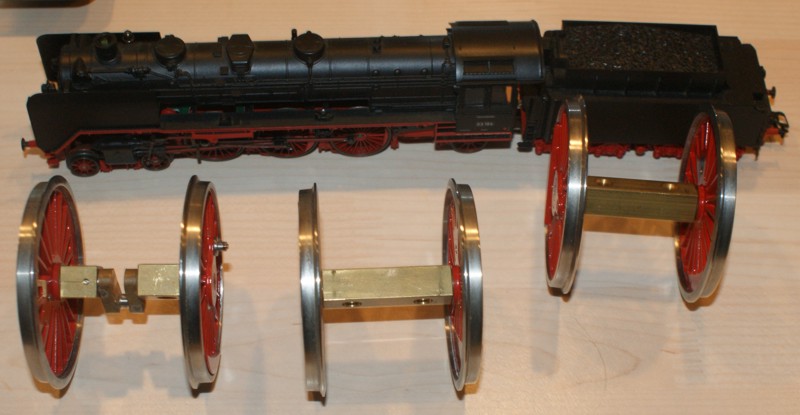

Ach ja, die Achsen habe ich mangels eigener Drehbank als Fertigteiel gegen Aufpreis bekommen:

Schön sieht man die gekröpfte 1 Treibachse. Hier wirkt der 3. Zylinder.

Wo ich zunächst angst hatte, das ich die runden Ecken der Verkleidung selber "klopfen" muss.

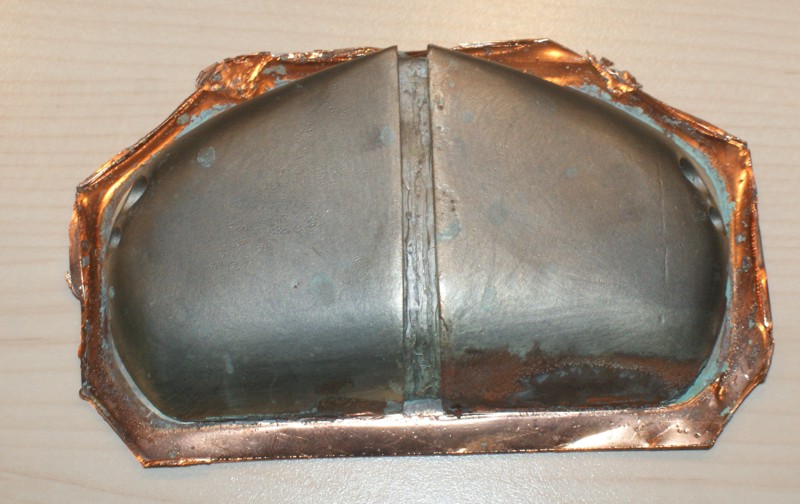

Aber: es gibt sie als "Fertigteil":

So das war es für das erste. Wird fortgesetzt.
Jetzt wieder was Feilen gehen.

Gruß
Wolfgang

Hallo Sascha,

danke für die Glückwünsche. Freue mich schon über die Baufortschritte. Einzig vor der Lackierung graut es mir schon etwas. Ich werde vorher schon mal an einem Blech testen.

Die Steuerung des 3. Zylinders sieht eigentlich harmlos aus. Interessant ist, das sie an der linken Seite beginnt, und kurz vor dem Zylinder nach rechts schwenkt. Dabei muss der Seitenwechsel so kurz vor dem Zylinder erfolgen, das er seiner Treibstange nicht zu nahe kommt. Ich habe zwar Bilder, wie das ganze aussieht, aber noch nicht die Teile.

Gruß
Wolfgang

Hallo Thomas,

habe erst mal einen kleine Baustop gehabt und einige Teile meines Basteltisches (Schraubstock, Tischbohrmaschine etc) erneuert, die mir schon was länger ein Dorn im Auge waren.
Aber jetzt sind neue Teile da und ich hoffe, das ich jetzt mal was Zeit zum bauen finde. (wenn man mich mal läst :M )

Gruß
Wolfgang

Hallo zusammen,

Damit keiner denkt, ich habe das Teil zum Altmetell gebracht:
Nun ist der Rahmen fertig zusammen gelötet, aber noch nicht gereinigt:

Gruß
Wolfgang

Hallo zusammen,

ein kleiner Fortschritt:

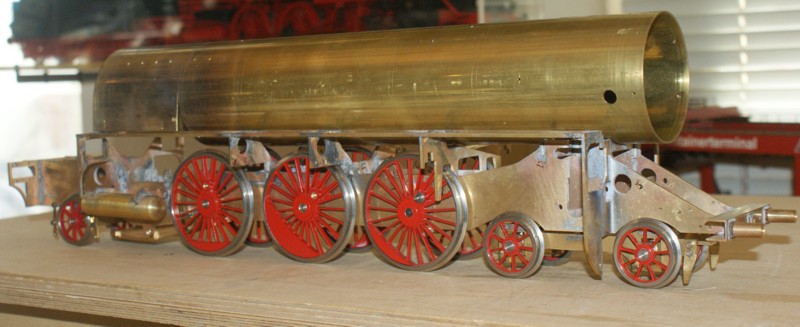

Vorlaufdrehgestell dran, Nachlaufachse dran und den Ausssenkessel mal draufgelegt. Somit wiegt das Teil jetzt rund 2300g.
Leider ist durch einen Fehler an einer nicht so wichtigen Stelle mein M2 Gewindeschneider abgebrochen :twisted: :twisted:

Jetzt geht es an die nächste Sache:

Gruß
Wolfgang

Hallo Georg,

und das schöne an der Firma ist, das sie "fast" vor der Haustür ist.

Hallo Thomas,

die Bremsbacken werden angeschraubt Sandfallrohre sind eigentlich nicht vorgesehen. Aber das käme ganz zum Schluss, sonst sind die Dinge doch mehr verbogen als richtig gebogen.

Gruß
Wolfgang

Hallo,

so schnell vergeht die Zeit. Und die Katzenpause erst mal beendet.
Aus diesen kleinen Katzenbabys (waren da 2 Wochen alt)...

... ist, was den Kater, betrifft ein fast 3,5 Kg schwerer Halbstarker geworden, der gerne auch mal meine Bastelplatz besetzt:

Die Weiße ist zwar deutlich kleiner, aber genauso neugierig.

Nun gut, ich habe wieder ein paar Stunden Zeit gehabt, und mal weiter gebaut. Sonderlich hilfreich sind die beiden nicht. So durfe ich mir ein paar Schrauben suchen, die durch ein Satz auf den Tisch vom Kater aus der Schachtel irgendwohin geflogen sind :twisted:
Na ja, hilft alles nicht. Muss den Basteltisch halt irgendwie verteidigen :?

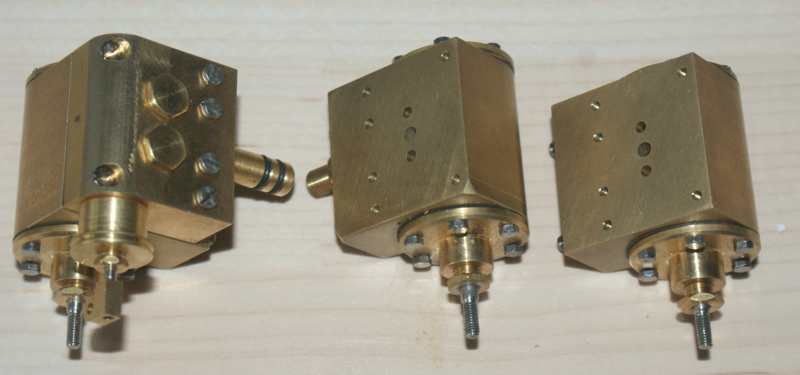

Aber was soll es, die Zylinder nehmen schon mal Form an:

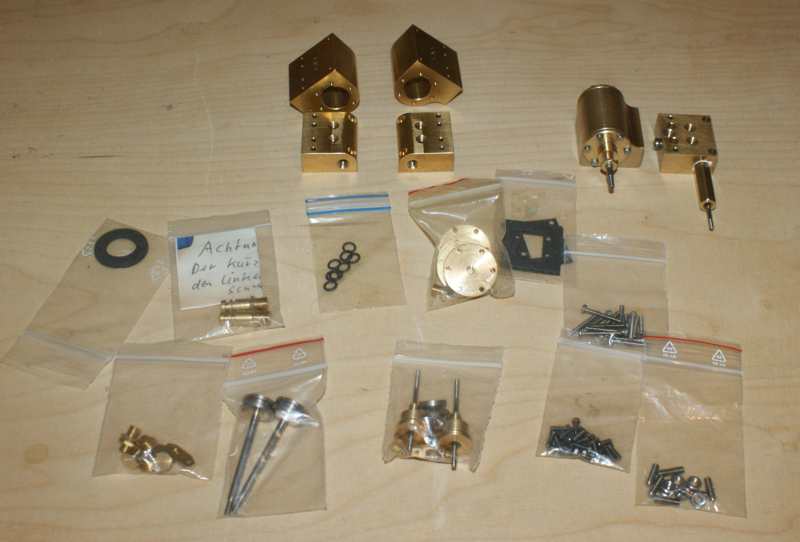

Das sind die Teile aus diesem besagten Karton. 3 Teile fehlen aber: Die Teflonschnüre für die 1. Kolbendichtung und 2. die Wedi und 3. eine kleine Spule 0,4mm Federstahldraht.

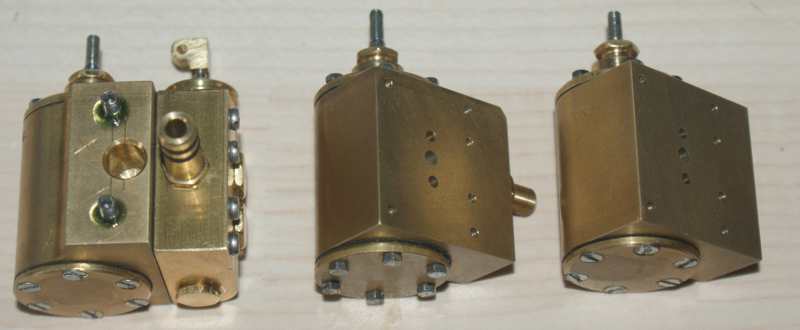

Der mittlere Zylinder oben rechts hat schon was "Form" angenommen.
